Hausbau
Nach 9 Jahren in Berlin hatten wir
2003 ein Haus gebaut. Alles Eigenplanung – viel Eigenleistung. ´hat Spaß gemacht
(hier mal einer, der nicht die üblichen Horrorgeschichten vom Eigenheimbau zu
erzählen hat – klar gab es auch Probleme – aber keine unlösbaren....)
Eine kurze Zusammenfassung bei
Kreativ selber
bauen - und computergenerierte Terrassenmuster (pdf 905 MB)
Link: Our Home (contact infos
for Home Excange)
153qm Wohnfläche und große nutzbare Nebenflächen
570qm Grundstück mit Carport
große Terrasse
6 Zimmer, Küche, 4 Bäder, Bibliothek mit Galerie zum
Esszimmer
moderer Vollwärmeschutz,
energiesparende mechanische Entlüftung mit Wärmerückgewinnung, Erdwärmenutzung,
Wärmluft- Gasheizung und zusätzlicher zentraler Ofen für Holzfeuerung
Nachfolgend einige, 3-Dim.
Entwurfszeichnungen und die daraus entstandenen Bauzeichnungen und Grundrisse.
Das Haus ist seit 06/2003 fertig und bezogen.
Schnitt aus Bauplan

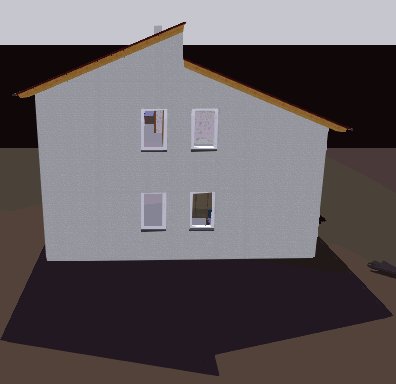

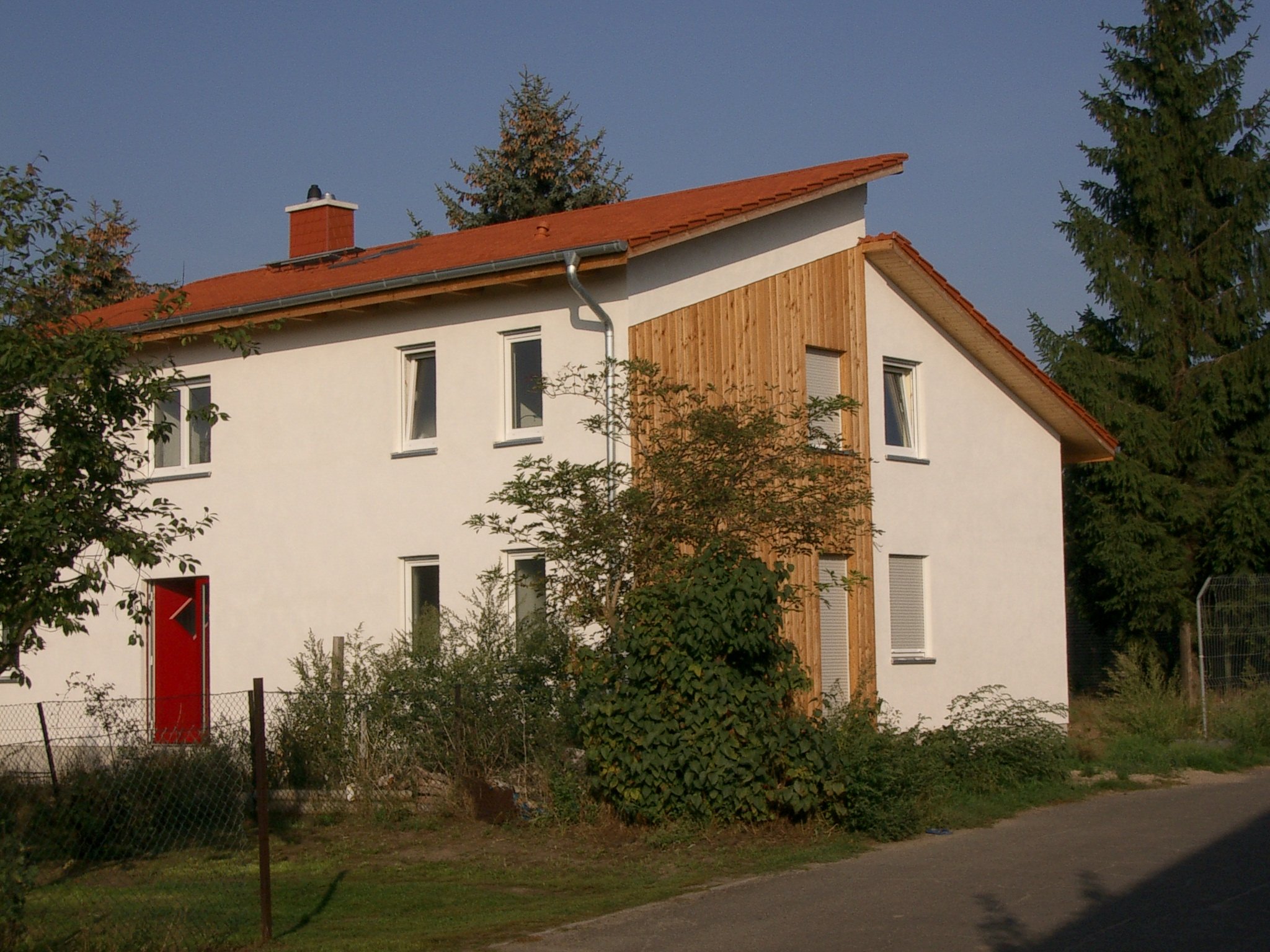

Vom Osten: Vordereingang

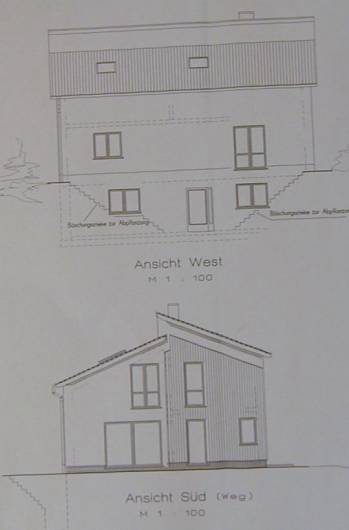

Vom Westen:
Kellereingang
Von Süden: Sicht vom
Grünspechtweg 10 zur Sonnenseite mit Terrasse
Vom Norden

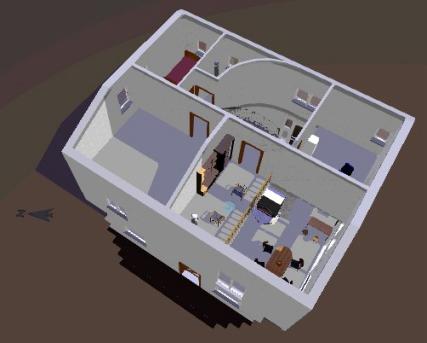

Obergeschoss: Flur mit
Galerie, Bad, Gästezimmer, Arbeitszimmer, großes Mehrzweckzimmer und
Bibliothek
Obergeschoß: Bibliothek
mit Galerie, Blick ins Esszimmer

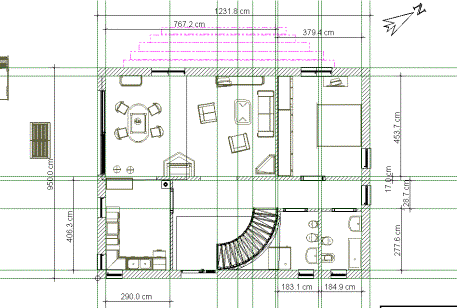

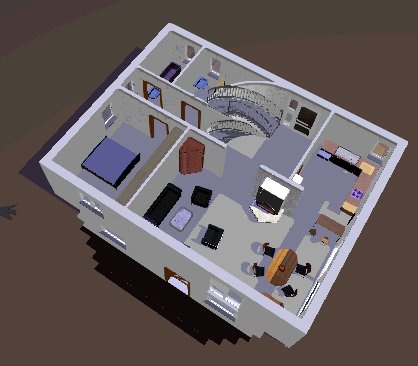

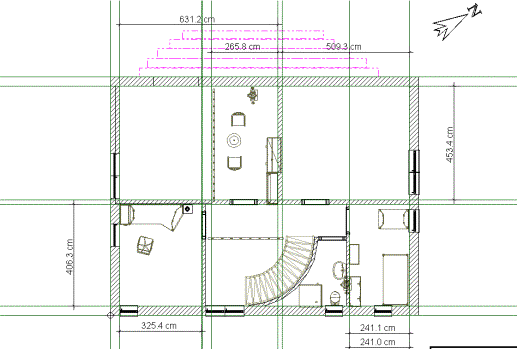

Erdgeschoss: Wohn-,
Esszimmer u Küche, Schlafzimmer u 2 Bäder

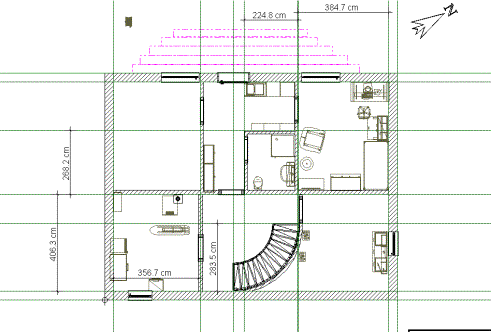

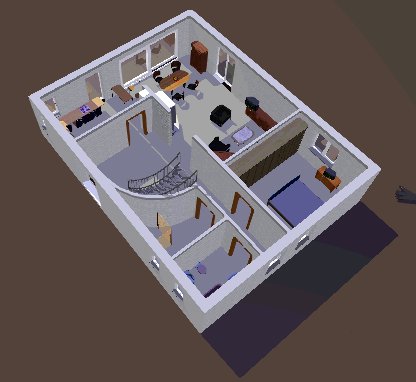

Kellergeschoss: 1 Werkraum
zentrales Bad,
2 Mehrzweckräume mit großen Fenstern, hinterer Kellereingang mit Bodenaussparung
und Gartentreppe zum Keller
1 Heizungs- und
Mehrzweckraum

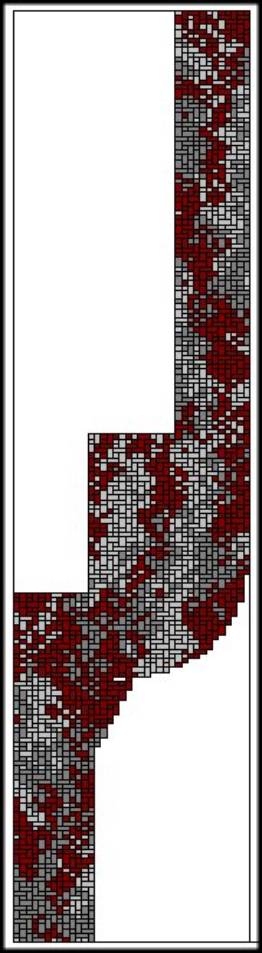

Für die Terrasse
entschieden wir uns für die Ausführung mit sehr preisgünstigem Betonpflaster
mit den Farben Grau, Anthrazit und Rot mit ganzen und halben Steinen (10 x 20
cm und 10 x 10 cm).
Zur Gestaltung des
Farbmusters schrieb ich ein Computerprogramm. Mit diesem werden Zeile für Zeile
Farbpunkte zufällig gesetzt. Es wird aber nur dann ein Farbpunkt zugelassen,
wenn diese Farbe bereits in der vorhergehenden Zeile als Nachbar vorkam. Auf
diese Art und Weise wachsen verbundene Strukturen und es entsteht ein
Gesamteindruck eines lebendigen, an natürliche Formen erinnernden Bildes.
Danach erzeugt das Programm eine Anordnung der Pflastersteine, ebenfalls
zufällig angeordnet und mit der Ausschlussbedingung, dass ganze Steine nicht
neben- oder hintereinander liegen dürfen. Dies ergibt eine sehr gute
gleichmäßige Verteilung. Wir hatten das abgebildete Muster aus einer Reihe von
Versuchen ausgewählt. Auch die Wege wurden mit dieser Methode gestaltet. Das
Ergebnis ist ein Gesamtbild, bei dem mit dieser Pflasterung eine Harmonie mit
der umgebenden Natur im Garten erreicht wurde.

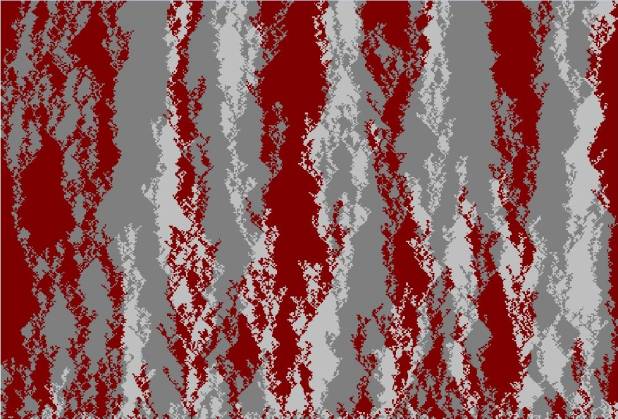

... und noch ein sehr grosses Farbmuster mit 400 x 300
Farbpunkten (ohne Bepflasterungsplan):
